① 退磁时间、充磁强度连续可调；
② 具有过流、短路保护功能；
③ 输入电压交流220V，输出**直流电压110V，省却电源变压器；
④ 集成化设计，产品性能稳定可靠；
⑤ 电压表显示输出电压值；
⑥ 充退磁程序均电平启动；
⑦ 退磁程序没有结束时，如果有充磁信号，则中断退磁程序，进入充磁程序。

① 额定输入电压：AC 220V±10%；
② 输出电压：MAX DC 110V；
③ 额定输出电流：5A\10A\15A

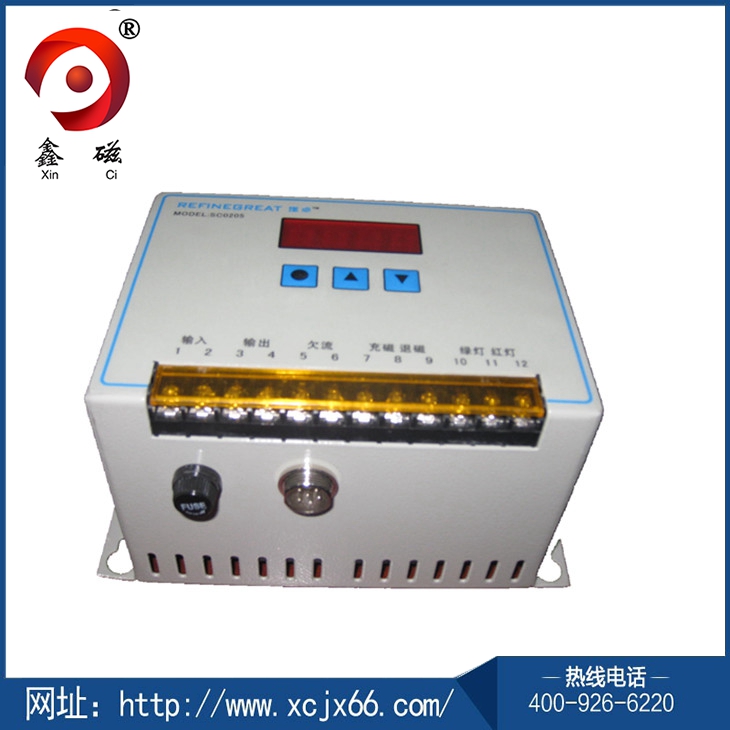

3、外形及安装尺寸
外形尺寸：270（长）×250（宽）×85（高）  （单位：mm）

交流电压 220V 经变压器降压后，经过整流器整流变成 110V 直流后经控制装置进入吸盘此时吸盘被充磁，退磁时通入反向电压线路，控制器达到退磁功能。

将开关打开指示灯（红灯）亮，表示整流控制器电源接通，电压表上有输出电压指示；按下绿按钮指示灯（绿灯）亮，电流表上有工作电流指示。此时吸盘通电有磁，主机联锁线路接通主机，机床可以启动开始工作，工作完毕后按下红按钮（绿灯灭），吸盘退磁，放开按钮，控制器内继电器延时 2-3 秒后退磁结束。

本控制器四芯插座：插头两色（红色）引线为主机控制线，串接于主机控制部分的公共线上，插头两色（绿色）为输入 220V 电源线。本控制器三芯插座：插头两色（绿色）接通电磁吸盘两端，插头（红色）接地线。
